Артикул:
Э-250М-02 139-02

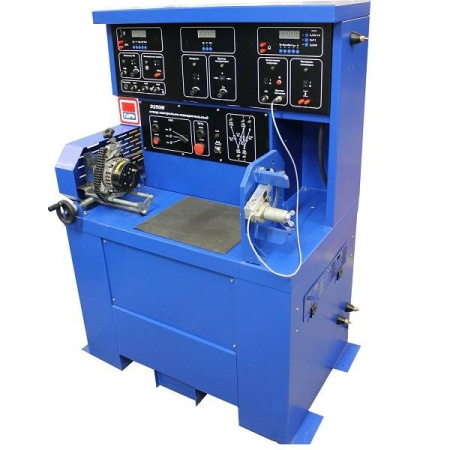

Стенд для проверки генераторов, стартеров и другого электрооборудования Э250М-02 ГАРО
Универсальный стенд Э250М-02 ГАРО предназначен для контроля технического состояния и проверки под нагрузкой генераторов и стартеров всех типов (до 12 В и 24 В), а также других элементов электрооборудования легковых и грузовых автомобилей. Прибор позволяет измерять частоту вращения, ток и напряжение, выявляя скрытые дефекты узлов. Модель работает от сети 380 В и применяется на СТО, автотранспортных предприятиях (АТП) и специализированных мастерских по ремонту электрики.
Описание:
Стенд контрольно-измерительный Э250М - разработка Группы Компаний ГАРО на новой элементной базе - с микропроцессорным управлением, цифровой обработкой сигнала и беспроводной связью с компьютером.
Продолжение серии стендов Э242 и Э2520. Стенды предназначены для диагностики снятого с автомобиля и нового электрооборудования в условиях автотранспортных предприятий, авторемонтных заводов, фирм и мастерских, станций технического обслуживания автомобилей, для профильных учебно-образовательных учреждений и магазинов автозапчастей. Принцип работы стенда заключается в имитации рабочих режимов и измерении выходных характеристик электрооборудования с целью проверки его работоспособности, определения технического состояния и поиска неисправностей.
Стенд Э250М-02 обеспечивает проверку электрооборудования:
генераторов SIG, RLO, L-RVC, C и P-D
генераторов на холостом ходу и под нагрузкой
стартеров в режимах холостого хода и полного торможения
реле-регуляторов
тяговых реле стартеров
реле-прерывателей
коммутационных реле
электроприводов агрегатов автомобиля
полупроводниковых приборов
резисторов.
Стенд Э250М-02 обладает набором уникальных потребительских свойств:
Беспроводное подключение к компьютеру по каналу Bluetooth. Эта опция делает возможным контроль параметров и осциллограмм проверяемых стартеров и генераторов в режиме он-лайн и показывает, какая из частей стартера или генератора нуждается в ремонте.
В базовой версии стенд укомплектован силовым источником питания (СИП). Нет необходимости останавливать работу стенда на целые сутки для подзарядки аккумулятора или производить его замену, как это происходит со стендами других производителей, такой стенд будет максимально эффективным, его можно использовать на предприятиях с графиком работы 24/7.
Плавная регулировка частоты вращения генератора позволяет измерять параметры генератора во всём диапазоне режимов работы.
Сквозные ниши в опорной части стенда дают возможность легкого перемещения стенда внутри помещения.
Техническое описание стенда Э250М-02
Эргономичная панель управления обеспечивает быстрое освоение навыков работы на стенде и овладение методиками проверок. Органы управления сгруппированы в логически завершенные и функционально понятные блоки
Яркие легко читаемые цифровые индикаторы
Полный тормоз используется для испытания стартеров в режиме полного торможения и измерения крутящего момента. Переустановка тензометрического датчика обеспечивает проверку стартеров как левого, так и правого вращения
Оснащается устройством проверки якорей стартеров и двигателей, которое позволяет определить наличие короткозамкнутых витков и обрывов в обмотке, правильность направления намотки
Система крепления электрооборудования и комплекты принадлежностей позволяют закрепить на стенде практически все типы генераторов и стартеров российского и импортного производства
Определение частоты вращения на холостом ходу и под нагрузкой производится непосредственно на валу генератора с помощью тахометра
Привод генераторов: регулируемый, позволяющий производить плавное изменение частоты вращения ротора генератора
Конструкции приводных шкивов обеспечивают проверку генераторов с клиновым и с поликлиновым (плоскоременным) приводами
В качестве источника питания стартера применяется сетевой источник питания (СИП)
Встроенная плавно-ступенчатая нагрузка позволяет проверить все известные марки генераторов во всем диапазоне токоскоростной характеристики (ТСХ) от 0 до 160 А
Поставляется с полным комплектом принадлежностей, необходимых для выполнения проверок
Комплект поставки стенда Э250М-02
уководство по эксплуатации 1 шт
Стенд контрольно-измерительный Э250М 1 шт
Ведомость эксплуатационных документов 1 шт
Индуктор Опция
Тахометр Опция
Комплект связи с ПК Опция
Комплект принадлежностей 1 шт
Напряжение проверяемого электрооборудования, В 12/24 (14/28)
Максимальная мощность при проверке стартеров, кВА 11
Диапазоны измерения силы постоянного тока, А 0-10; 0–150; 0-1000
Диапазоны измерения напряжения постоянного и переменного тока, В 0-40
Диапазон измерения крутящего момента, Нм 0-100
Диапазоны измерения сопротивления постоянному току, Ом 1-500 000
Диапазон измерения частоты вращения коленчатого вала, об/мин 500–9 500
Частота вращения привода стенда, об/мин 500–6 000
Проверяемые генераторы:
Мощностью до 6,5 кВт в режиме холостого хода (х.х.) и под нагрузкой с током нагрузки до 160 А
Проверяемые стартеры:
Мощностью до 13 кВт в режиме х.х. и мощностью до 9 кВт в режиме полного торможения.
Методика проверки генераторов:
на х.х. и под нагрузкой в любой точке ТСХ (токоскоростной характеристики) за счёт регулируемого привода.
Поддержка протоколов управления генераторов SIG, RLO, L-RVC, C, P-D
Метод нагрузки стартеров При помощи полного тормоза
Источник питания при проверке стартеров Сетевой источник питания
Габариты, мм 1130 x 780 x 1480
Габариты упаковки ДхШхВ, мм 950 х 1300 х 1700
Масса нетто, кг 260
Масса брутто, кг 297
Дополнительно по требованию:
Прибор для проверки якорей генераторов и стартеров Э236М
Прибор для проверки якорей генераторов и стартеров Э236М предназначен для контроля технического состояния и испытания изоляции при техническом обслуживании и ремонте якорей автотракторных генераторов, стартеров и электродвигателей постоянного тока с номинальным напряжением 12 и 24 В. Прибор может быть использован в электроцехах автотранспортных предприятий и в специализированных цехах авторемонтных заводов и предприятий.

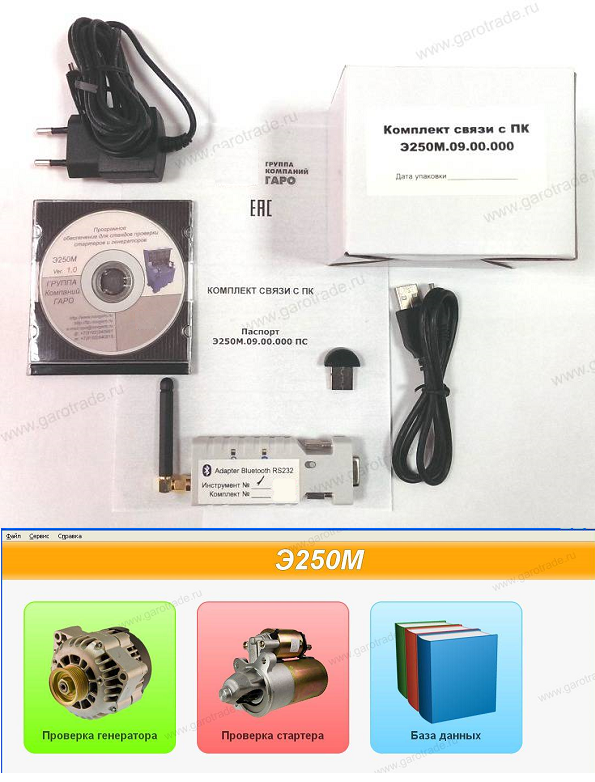

Комплект связи с ПК для контрольно-испытательного стенда Э250М-02
Комплект связи с ПК, опция к стенду Э250М-02 Включает: передающее устройство, приёмный модуль Bluetooth и диск с программным обеспечением. Программа Э250М-02 позволяет вести базу данных по всем проведённым проверкам стартеров и генераторов, а также сохранять результаты измерений в памяти компьютера и при необходимости выводить их на печать.
Комплект тахометра Э250М.04.00.000
Тахометр Э250М.04.00.000, предназначен для измерения частоты вращения непосредственно на валу генератора. Для стендов ГАРО Э250М-02
Универсальный стенд Э250М-02 ГАРО предназначен для контроля технического состояния и проверки под нагрузкой генераторов и стартеров всех типов (до 12 В и 24 В), а также других элементов электрооборудования легковых и грузовых автомобилей. Прибор позволяет измерять частоту вращения, ток и напряжение, выявляя скрытые дефекты узлов. Модель работает от сети 380 В и применяется на СТО, автотранспортных предприятиях (АТП) и специализированных мастерских по ремонту электрики.
Описание:
Стенд контрольно-измерительный Э250М - разработка Группы Компаний ГАРО на новой элементной базе - с микропроцессорным управлением, цифровой обработкой сигнала и беспроводной связью с компьютером.
Продолжение серии стендов Э242 и Э2520. Стенды предназначены для диагностики снятого с автомобиля и нового электрооборудования в условиях автотранспортных предприятий, авторемонтных заводов, фирм и мастерских, станций технического обслуживания автомобилей, для профильных учебно-образовательных учреждений и магазинов автозапчастей. Принцип работы стенда заключается в имитации рабочих режимов и измерении выходных характеристик электрооборудования с целью проверки его работоспособности, определения технического состояния и поиска неисправностей.
Стенд Э250М-02 обеспечивает проверку электрооборудования:
генераторов SIG, RLO, L-RVC, C и P-D
генераторов на холостом ходу и под нагрузкой
стартеров в режимах холостого хода и полного торможения
реле-регуляторов
тяговых реле стартеров
реле-прерывателей
коммутационных реле
электроприводов агрегатов автомобиля
полупроводниковых приборов
резисторов.
Стенд Э250М-02 обладает набором уникальных потребительских свойств:
Беспроводное подключение к компьютеру по каналу Bluetooth. Эта опция делает возможным контроль параметров и осциллограмм проверяемых стартеров и генераторов в режиме он-лайн и показывает, какая из частей стартера или генератора нуждается в ремонте.
В базовой версии стенд укомплектован силовым источником питания (СИП). Нет необходимости останавливать работу стенда на целые сутки для подзарядки аккумулятора или производить его замену, как это происходит со стендами других производителей, такой стенд будет максимально эффективным, его можно использовать на предприятиях с графиком работы 24/7.
Плавная регулировка частоты вращения генератора позволяет измерять параметры генератора во всём диапазоне режимов работы.
Сквозные ниши в опорной части стенда дают возможность легкого перемещения стенда внутри помещения.
Техническое описание стенда Э250М-02
Эргономичная панель управления обеспечивает быстрое освоение навыков работы на стенде и овладение методиками проверок. Органы управления сгруппированы в логически завершенные и функционально понятные блоки
Яркие легко читаемые цифровые индикаторы
Полный тормоз используется для испытания стартеров в режиме полного торможения и измерения крутящего момента. Переустановка тензометрического датчика обеспечивает проверку стартеров как левого, так и правого вращения
Оснащается устройством проверки якорей стартеров и двигателей, которое позволяет определить наличие короткозамкнутых витков и обрывов в обмотке, правильность направления намотки
Система крепления электрооборудования и комплекты принадлежностей позволяют закрепить на стенде практически все типы генераторов и стартеров российского и импортного производства
Определение частоты вращения на холостом ходу и под нагрузкой производится непосредственно на валу генератора с помощью тахометра
Привод генераторов: регулируемый, позволяющий производить плавное изменение частоты вращения ротора генератора
Конструкции приводных шкивов обеспечивают проверку генераторов с клиновым и с поликлиновым (плоскоременным) приводами
В качестве источника питания стартера применяется сетевой источник питания (СИП)
Встроенная плавно-ступенчатая нагрузка позволяет проверить все известные марки генераторов во всем диапазоне токоскоростной характеристики (ТСХ) от 0 до 160 А
Поставляется с полным комплектом принадлежностей, необходимых для выполнения проверок
Комплект поставки стенда Э250М-02
уководство по эксплуатации 1 шт
Стенд контрольно-измерительный Э250М 1 шт
Ведомость эксплуатационных документов 1 шт
Индуктор Опция
Тахометр Опция
Комплект связи с ПК Опция
Комплект принадлежностей 1 шт
Технические характеристики Э250М-02
Тип, СтационарныйНапряжение проверяемого электрооборудования, В 12/24 (14/28)
Максимальная мощность при проверке стартеров, кВА 11
Диапазоны измерения силы постоянного тока, А 0-10; 0–150; 0-1000
Диапазоны измерения напряжения постоянного и переменного тока, В 0-40
Диапазон измерения крутящего момента, Нм 0-100
Диапазоны измерения сопротивления постоянному току, Ом 1-500 000
Диапазон измерения частоты вращения коленчатого вала, об/мин 500–9 500
Частота вращения привода стенда, об/мин 500–6 000
Проверяемые генераторы:
Мощностью до 6,5 кВт в режиме холостого хода (х.х.) и под нагрузкой с током нагрузки до 160 А
Проверяемые стартеры:
Мощностью до 13 кВт в режиме х.х. и мощностью до 9 кВт в режиме полного торможения.
Методика проверки генераторов:
на х.х. и под нагрузкой в любой точке ТСХ (токоскоростной характеристики) за счёт регулируемого привода.
Поддержка протоколов управления генераторов SIG, RLO, L-RVC, C, P-D
Метод нагрузки стартеров При помощи полного тормоза
Источник питания при проверке стартеров Сетевой источник питания
Габариты, мм 1130 x 780 x 1480
Габариты упаковки ДхШхВ, мм 950 х 1300 х 1700
Масса нетто, кг 260
Масса брутто, кг 297
Дополнительно по требованию:
Прибор для проверки якорей генераторов и стартеров Э236М
Прибор для проверки якорей генераторов и стартеров Э236М предназначен для контроля технического состояния и испытания изоляции при техническом обслуживании и ремонте якорей автотракторных генераторов, стартеров и электродвигателей постоянного тока с номинальным напряжением 12 и 24 В. Прибор может быть использован в электроцехах автотранспортных предприятий и в специализированных цехах авторемонтных заводов и предприятий.
Комплект связи с ПК для контрольно-испытательного стенда Э250М-02
Комплект связи с ПК, опция к стенду Э250М-02 Включает: передающее устройство, приёмный модуль Bluetooth и диск с программным обеспечением. Программа Э250М-02 позволяет вести базу данных по всем проведённым проверкам стартеров и генераторов, а также сохранять результаты измерений в памяти компьютера и при необходимости выводить их на печать.
Комплект тахометра Э250М.04.00.000
Тахометр Э250М.04.00.000, предназначен для измерения частоты вращения непосредственно на валу генератора. Для стендов ГАРО Э250М-02
Документы
Комплектность Э250М
134,9 кб
Галерея
1/4
—
|
Страна производства
|
Россия |
|
Бренд
|
ГАРО (Россия) |
|
Масса
|
260 |
|
Мощность, кВт
|
11 |
|
Напряжение на выходе
|
12/24 (14/28) |
|
Частота вращения
|
500-6000 |
|
Крутящий момент
|
100 |
|
Напряжение питания
|
380 |
|
Цвет
|
синий |
|
Диапазоны измерения силы постоянного тока, А
|
0-10; 0–150; 0-1000 |
|
Диапазоны измерения напряжения постоянного и переменн. тока, В
|
0-40 |
|
Диапазон измерения крутящего момента, Нм
|
0-100 |
|
Диапазоны измерения сопротивления постоянному току, Ом
|
1-500 000 |
|
Диапазон измерения частоты вращения, об/мин
|
500–9 500 |
|
Частота вращения привода стенда, об/мин
|
500–6 000 |
|
Габариты упаковки ДхШхВ, мм
|
950x1300x1700 |
|
Масса брутто, кг
|
297 |
|
Тип конструкции
|
стационарный |
